私たちの生活は電気によって支えられています。
照明、スマートフォン、パソコン、エアコン、電車など、現代社会のほぼすべての機器は電気で動いています。
その電気の基本となる概念の一つが 「電圧」 です。
電流や電気回路を理解するためには、電圧の仕組みを知ることが欠かせません。
さらに発電所から都市へ電気を送る際には、数十万ボルトという超高電圧が使われています。
なぜそんなに高い電圧が必要なのでしょうか。
この記事では、電圧の基本から、発電所で超高電圧送電が行われる理由までをわかりやすく解説します。
電圧とは何か
電圧とは簡単に言うと
電気を押し出す力
のことです。
もう少し正確に言うと、
電荷（電子）を動かそうとするエネルギーの差
を表す量です。
電圧の単位は ボルト（V） です。
この単位は、イタリアの物理学者
アレッサンドロ・ボルタ
の名前に由来しています。
ボルタは1800年に世界初の電池である「ボルタ電池」を発明し、安定した電圧を生み出すことに成功しました。
電圧を水に例えると
電圧はよく 水道の水圧 に例えられます。
電気と水の関係を比較すると次のようになります。
| 電気 | 水 |
|---|---|
| 電圧 | 水圧 |
| 電流 | 水の流れ |
| 電線 | 水道管 |
水道管の中では、水圧が高いほど水が強く流れます。
同じように、電気回路では
電圧が高いほど電流は流れやすくなる
という特徴があります。
電圧・電流・抵抗の関係
電圧を理解するために重要なのが オームの法則 です。
オームの法則は次の式で表されます。V=IR
- V：電圧（ボルト）
- I：電流（アンペア）
- R：抵抗（オーム）
この式から次のことが分かります。
- 電圧が大きいほど電流は増える
- 抵抗が大きいほど電流は減る
つまり、電圧は
電流を生み出す原動力
なのです。
身の回りの電圧
私たちの生活にはさまざまな電圧が使われています。
例えば次のようなものがあります。
| 機器 | 電圧 |
|---|---|
| 乾電池 | 約1.5V |
| スマートフォン | 約3〜5V |
| 家庭用コンセント | 100V |
| 電車 | 約1500V |
| 送電線 | 数十万V |
このように、用途によって電圧は大きく異なります。
発電所から電気はどう送られるのか
発電所で作られた電気は、そのまま家庭に届くわけではありません。
電気は次のような流れで送られます。
発電所
↓
変電所（電圧を上げる）
↓
送電線
↓
変電所（電圧を下げる）
↓
配電線
↓
家庭（100V）
特に重要なのが
送電時に電圧を大きく上げる
という点です。
なぜ超高電圧で送電するのか
発電所から都市へ電気を送る際、電圧は
数十万ボルト（20万〜50万V）
まで上げられます。
その理由は
送電ロスを減らすため
です。
送電ロスの正体
電気が電線を流れると、電線の抵抗によって
熱が発生します
これは ジュール熱 と呼ばれる現象です。
ジュール熱は次の式で表されます。P=I2R
- P：電力損失
- I：電流
- R：抵抗
ここで重要なのは
電流が2乗で効いてくる
という点です。
つまり
電流が2倍になると
損失は 4倍 になります。
電圧を上げると電流が減る
電力は次の式で表されます。P=VI
- P：電力
- V：電圧
- I：電流
同じ電力を送る場合、
電圧を高くすると電流を小さくできる
ことが分かります。
例えば100万Wの電力を送る場合
100Vなら
10000A
10000Vなら
100A
になります。
電流が小さくなると
送電ロスも大きく減る
ため、発電所では電圧を非常に高くして送電しているのです。

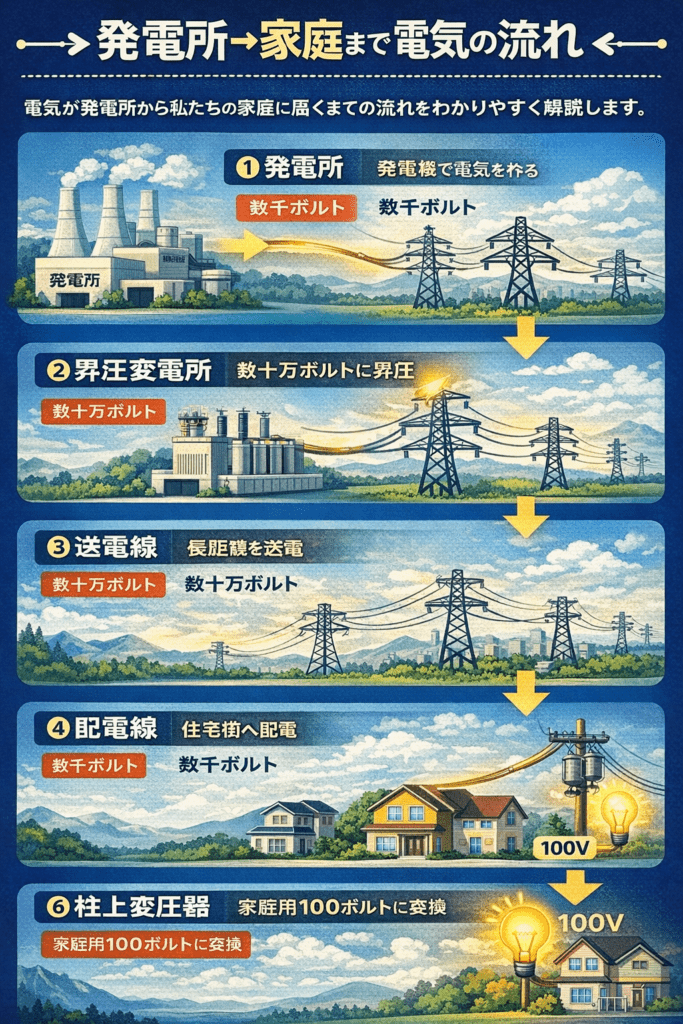

超高電圧送電の仕組み
送電の流れは次のようになります。
①発電所
発電機で数千ボルトの電気を作る
②昇圧変電所
変圧器で 数十万ボルトに昇圧
③送電線
長距離を送電
④降圧変電所
電圧を数千ボルトへ下げる
⑤配電線
住宅へ配電
⑥柱上変圧器
100Vまたは200Vへ変換
このようにして、家庭のコンセントに電気が届きます。
超高電圧送電を可能にした科学者
電力を遠くまで送る技術は、19世紀の科学者たちによって発展しました。
特に重要なのが、交流電力システムを発展させた
ニコラ・テスラ
です。
交流電気は変圧器によって電圧を簡単に変えられるため、長距離送電に非常に適しています。
この仕組みによって、現代の電力ネットワークが成立しました。
まとめ
電圧について整理すると次のようになります。
- 電圧とは 電気を押し出す力
- 単位は ボルト（V）
- 電圧は電流を生み出すエネルギー差
- 電圧・電流・抵抗の関係は オームの法則
- 発電所では 超高電圧送電 が使われる
- 電圧を高くすると 送電ロスが減る
私たちが家庭で使う100Vの電気は、実は発電所で作られた電気が何度も電圧を変換されて届いたものです。
この巨大な電力ネットワークこそが、現代社会を支える重要なインフラなのです。
関連記事→電流とは何か？電気の流れの正体をわかりやすく解説、電気とは何か？私たちの生活を支える見えないエネルギーをわかりやすく解説
<補足>電圧・電位・電位差これらの単語の違いについて
電圧・電位・電位差これらは全てV(ボルト)の単位で表されます。では、その違いはどこにあるのでしょうか、補足で解説させていただきます。
電位とは何か
まず最も基本となる概念が 電位 です。
電位とは
ある場所にある電荷が持つ電気的なエネルギーの高さ
のことです。
物理学的には
単位電荷あたりの電気的ポテンシャルエネルギー
と定義されます。
式で書くとV=qU
- V：電位
- U：エネルギー
- q：電荷
電位の単位は ボルト（V） です。
電位は高さに例えると分かりやすい
電位はよく 高さ に例えられます。
例えば山を考えてみましょう。
- 山の頂上 → 高い位置エネルギー
- 山のふもと → 低い位置エネルギー
ボールを離すと、ボールは高い場所から低い場所へ転がります。
電気も同じで、
電位の高い場所 → 電位の低い場所
へ移動します。
電位差とは何か
次に 電位差 です。
電位差とは
2つの場所の電位の差
のことです。
例えば
- A地点：10V
- B地点：0V
ならば
電位差 = 10V
になります。
重要なのは
電気は電位差があると流れる
ということです。
電位差がなければ電流は流れません。
電圧とは何か
ここで出てくるのが 電圧 です。
結論から言うと
電圧＝電位差
です。
つまり電圧とは
2点間の電位の差
を指す言葉です。
例えば乾電池は
- プラス端子
- マイナス端子
の間に
約1.5Vの電位差
があります。
この電位差があるため、電子が流れて電流が発生します。
電位・電位差・電圧の違い
ここまでを整理すると次のようになります。
| 用語 | 意味 |
|---|---|
| 電位 | ある地点の電気エネルギーの高さ |
| 電位差 | 2地点の電位の差 |
| 電圧 | 電位差のこと |
つまり
電圧は電位差を表す実用的な言葉
なのです。
水の高さで考えると理解しやすい
この3つの概念は、水で例えると理解しやすくなります。
| 電気 | 水 |
|---|---|
| 電位 | 水面の高さ |
| 電位差 | 高さの差 |
| 電圧 | 水圧の差 |
ダムを考えてみましょう。
ダムでは
- 上流 → 水位が高い
- 下流 → 水位が低い
この 高さの差 によって水が流れます。
電気も同じで
電位差（電圧）があると電流が流れる
のです。
なぜ電圧という言葉がよく使われるのか
物理学では「電位」という言葉がよく使われますが、電気工学では 電圧 が一般的です。
これは理由があります。
電気回路では
2点間のエネルギー差
が重要だからです。
例えば
- 電池：1.5V
- 家庭用コンセント：100V
- 送電線：50万V
など、すべて
2点間の電位差
を表しています。
そのため日常では
電圧＝電位差
として使われているのです。
